施工性に優れたCLTパネル工法
現場のニーズを形にした
建築金物を自社一貫製造！
2018年1月1日
CLTパネル工法用金物（クロスマーク金物）認定取得
国産材CLTを活用した中・大規模建築物の木造化によって、新たな木材需要の創出が期待されている「CLTパネル工法」。
タカヤマ金属工業は、CLTパネル工法用接合金物の製造を積極的に行っています。
製造に携わって67年の
タカヤマ金属の底力
-
企画提案
BIMを活用した高品質な設計力に加え、ビルダーとの工法の共同開発や、金物部品のOEM生産も行っているため、幅広い企画提案力と、それを裏付ける生産体制を整えています。
また、施主様のニーズを汲み取り、ユーザーのメリットとなる住宅の初期・中長期ランニングコスト削減、商品の長寿命化なども積極的に実現させてきました。
-
オーダー対応
標準品はもちろん、お客様が求める一品一様の特注品も1本からオーダー対応可能。
表面加工メッキや溶融亜鉛メッキ、電気亜鉛メッキ、三次元測定機などを使用し、建築金物の製造・販売をリードしてきました。
金属加工についても、厚物の曲げ加工、特殊加工、長尺金物の加工、強度の高い接合加工など、要望に合わせて対応できます。
-
スピード対応
建築現場にいち早く高品質の製品を届けるため、製品はすべて自社工場にて一貫製造体制をとっています。材料からのプレス加工はもちろん、メッキ処理や組立まで対応。
また、新潟と福岡に加工工場を持ち、クロスマーク金物の在庫も保持していることで、素早い出荷・納品対応が実現できています。標準品は最短即日、特注オーダー品は最短3日で出荷が可能です。
タカヤマ金属が開発した
CLT接合効率化の金物

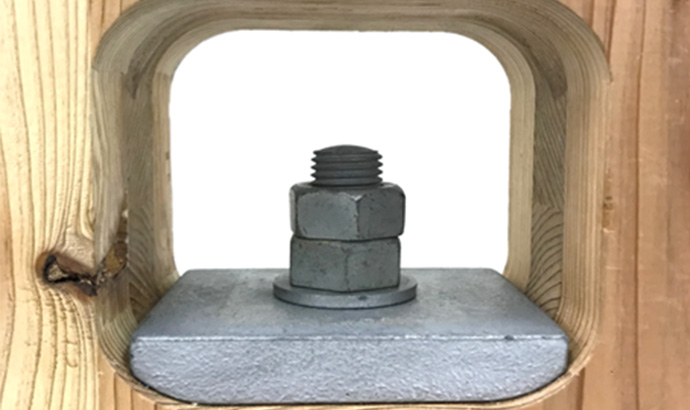

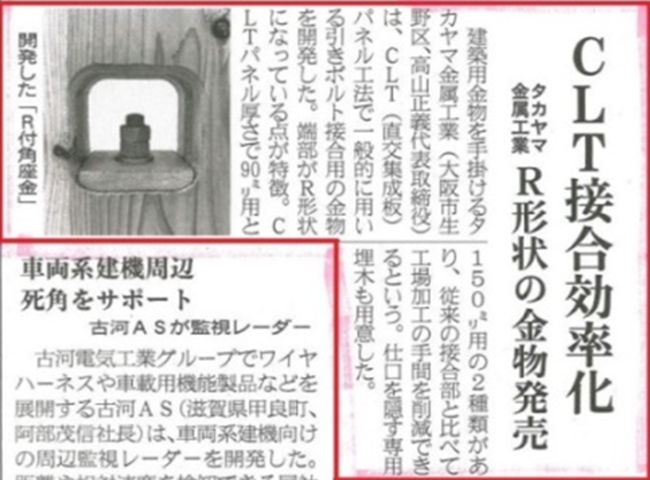

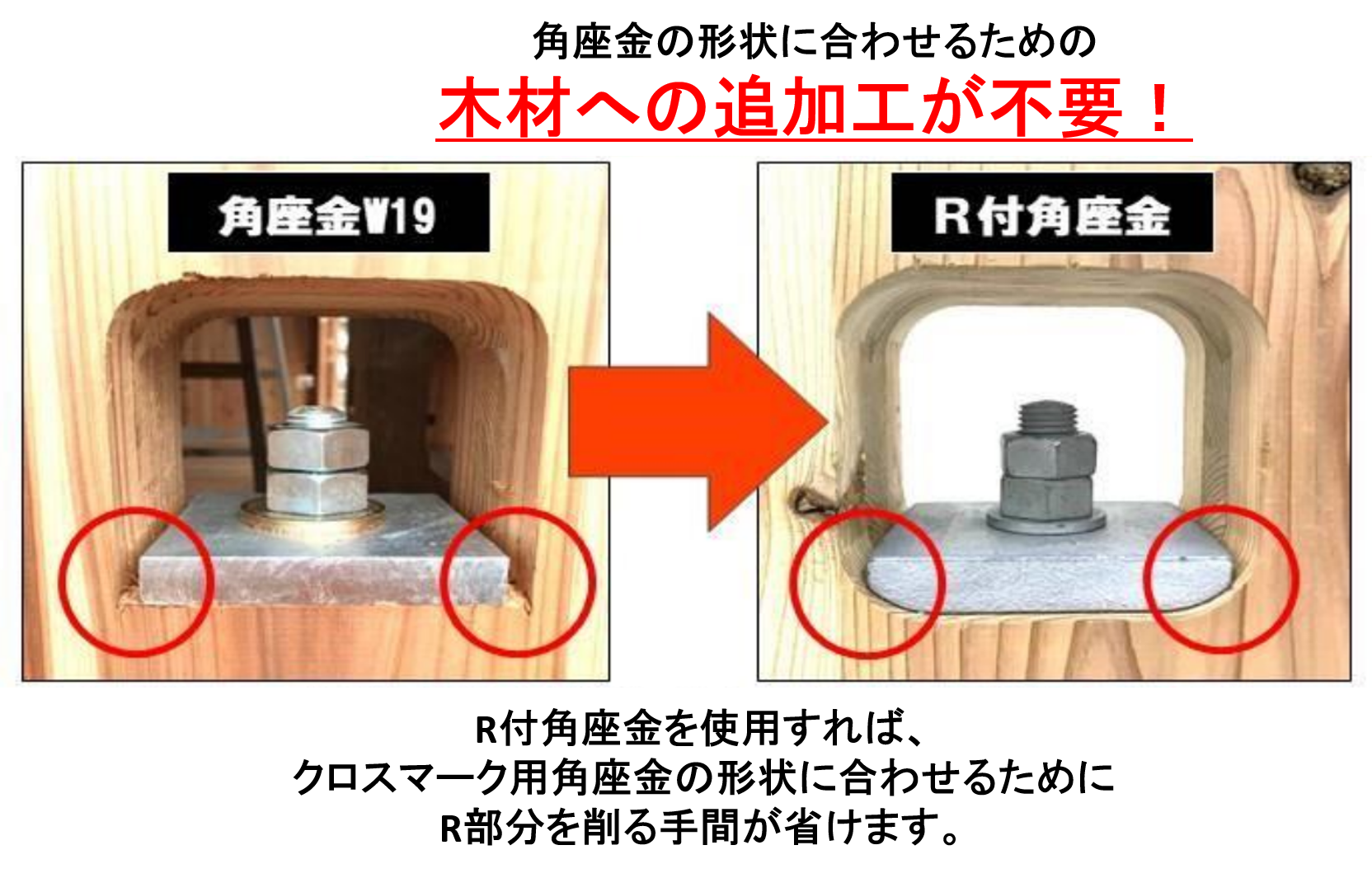

今までと違うタカヤマのR付角座金
- 角座金の形状に合わせるために木材への追加工が不要
- CLTパネル厚さ90ミリと150ミリの2種類を用意
- 仕口を隠す専用樹木も用意
- 加工精度の向上と作業の効率化を実現
- 平28国交告示第611号の引きボルト接合要求性能を満たす
R付角座金の仕様・用途・評価書
R付角座金の仕様
| R付角座金 |
R付角座金 |
| 品質規格 |
技術資料1.4R付座金製品規格による |
| 寸法 |
CLT厚90用公称板厚 19.0mm、公称長さ 80mm |
| CLT厚150用公称板厚 19.0mm、公称長さ 140mm |
| 材質 |
規格：FCD500-7※1 JIS G 5502「球状黒鉛鋳鉄品」 |
| 参考化学成分 ％ |
| C（カーボン）… 2.5以上 S（イオウ）… 0.02以下 Mn（マンガン）… 0.09以下 |
| 引張強さ |
500N/㎟以上 |
| 0.2％耐力 |
320N/㎟以上 |
| 伸び |
7%以上 |
| 硬度 |
150〜230HB（JIS Z 2243※2の試験規格による） |
| 表面処理 |
溶融亜鉛めっき 規格:JIS H 8641 HDZ35 |
※1 JIS G 5502「球状黒鉛鋳鉄品」は最終改正2001年時点の規格に適合すること。
※2 JIS G 5502「プリネル硬さ試験-試験方法」は最終改正2008年時点の規格に適合すること。

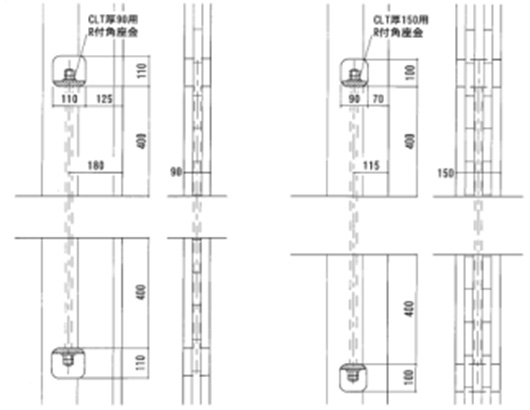

R付角座金の用途
-

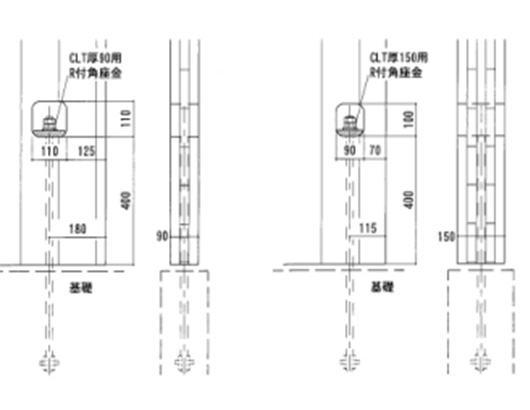

基礎と壁パネルを緊結する施工例
-
下階壁パネルと上階壁パネルを緊結する施工例

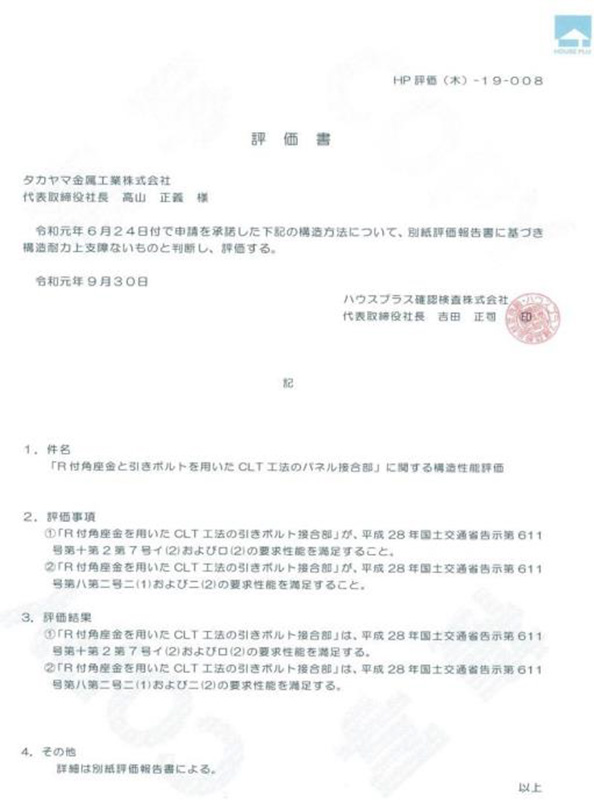

R付角座金の評価書

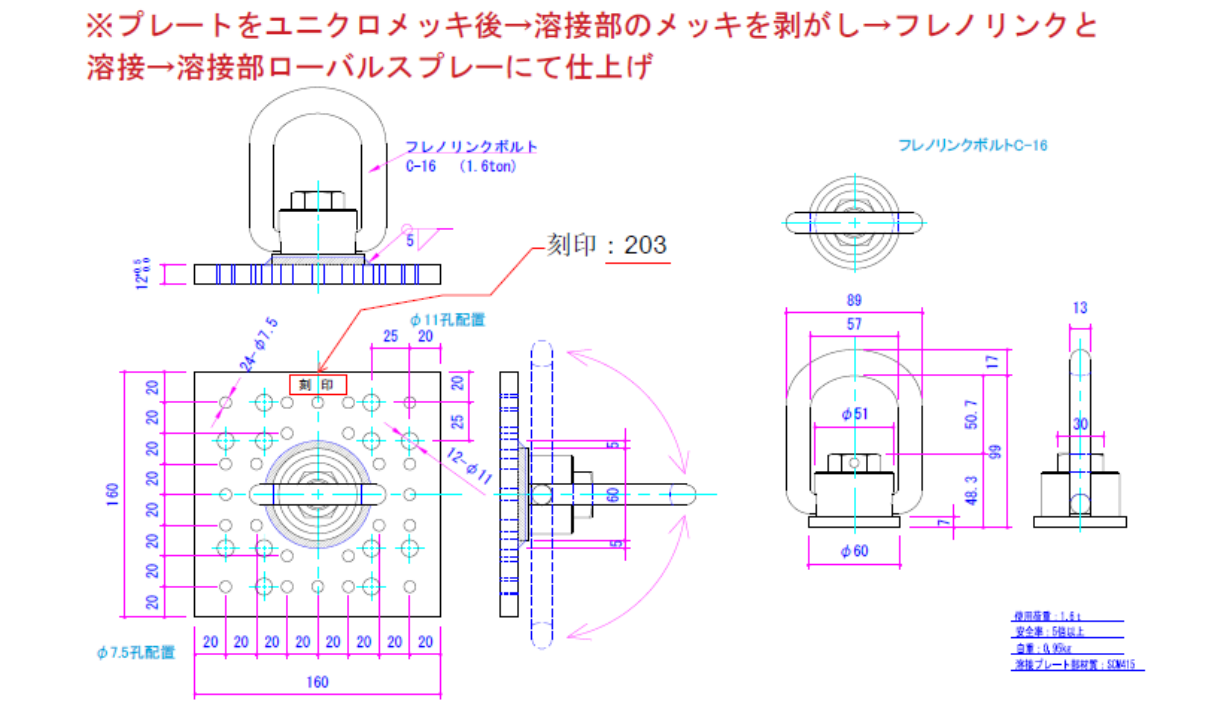

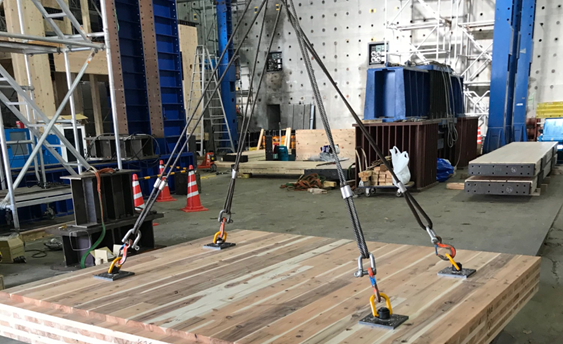

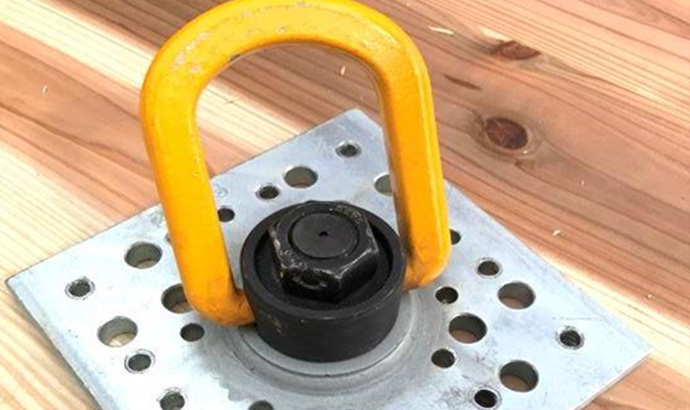

今までと違うタカヤマの木パネル吊具
- CLTパネル専用のアイボルト型吊り金物
- 寸法：160mm×160mm
- 材質：鋼製（アイボルト部）
SS400（CLT接続部鋼板）
- 接合具：四角穴タッピンねじ
木パネル吊具の仕様
高品質とコストダウンを実現します！
タカヤマ金属工業は、住宅・非住宅問わず建築金物を取り扱っています。
長年培ったノウハウによって、お客様の希望を実現してみせますので、まずはお気軽にお問い合わせください。
タカヤマ金属の一貫生産体制
-
設計
CADやCAMはもちろんBIMも活用し、お客様の要望に沿った高精度な製品を設計します。
ビルダーや工務店だけでなく、板金業者やゼネコン、工場の方にも満足いただける金物をご提供します。
-
開発
タカヤマ金属の強みは、現場の生産性と、商品力の向上を両立させた製品開発。お客様が求める一品一様の特注品も1本からオーダー対応可能。
ビルダーとの工法の共同開発や、金物部品のOEM生産も行っており、幅広い企画提案が可能です。
-
建材の選定
高品質とコストダウンを実現するため、加工前の材料選定からタカヤマ金属工業はこだわります。
「設計者」「施工者」「エンドユーザー」すべてが満足し、喜んでいただくためにはどうずればいいかを徹底的に考えます。
-
建材の発注
大阪の自社製造工場だけでなく、新潟と福岡に加工工場を構えていることで、クロスマーク金物在庫を豊富に保持しています。
建築現場に必要な金物を、短納期で必要な量だけ納品するスピード対応に繋がっています。
-
施工
金物関連の特許取得数はおよそ200。クロスマーク金物に使用する金具ドリフトピン、取り付けビス、ボルト、透湿防水、防炎シートなど、非住宅を含めたトータルサポートが可能。建築現場の幅広いニーズに応えることができます。
-
アフターフォロー
タカヤマ金属工業の営業エリアは全国規模。地域の特性に合わせた金物の提案や製品開発も得意としています。
末永くお付き合いをさせていただくために、全国どこでもご要望を承ります。
オールインワン体制で支援
タカヤマ金属工業は、顧客の要望に合わせて、設計・開発から販売まで一気通貫のワンストップ体制で金物を提供。
ハウスメーカー、ビルダー、工務店の方々とのご縁はもちろん、そのお住まいや建物に関わられるすべての方とのご縁を大切に致します。
高品質とコストダウンを実現します！
タカヤマ金属工業は、住宅・非住宅問わず建築金物を取り扱っています。
長年培ったノウハウによって、お客様の希望を実現してみせますので、まずはお気軽にお問い合わせください。
-
答えはすべて現場にある
「設計者と施工者、エンドユーザーの3方良しを実現するため、とにかく現場に足を運ぶことを大事にしています。弊社がこれまで開発したワンタッチレベルバンドやTP控金具などの製品は、現場の声を真摯に受け止めたからこそ生まれました。
高品質はもちろん、コストダウンを実現できる提案を行うためにも、徹底した現場主義文化が弊社には根付いています。お客様の声すベてがヒントになるので、全国どこでも駆けつけますよ。」
-
幅広い建築物に対応した
金物を作れる
「私たちの金物は、京都御所や甲子園球場など、皆さんがよく知る建築物にもたくさん使用いただいております。用途は住宅に限らず、中大規模の建造物や高速道路まで幅広いです。
確かな開発力と整えられた生産設備で、どんな要望にもお応えできるように努めています。皆さんの生活をタカヤマ金属が影から支えていると思うと、とても誇らしいですね。」
高品質とコストダウンを実現します！
タカヤマ金属工業は、住宅・非住宅問わず建築金物を取り扱っています。
長年培ったノウハウによって、お客様の希望を実現してみせますので、まずはお気軽にお問い合わせください。
タカヤマ金属の製品加工工場

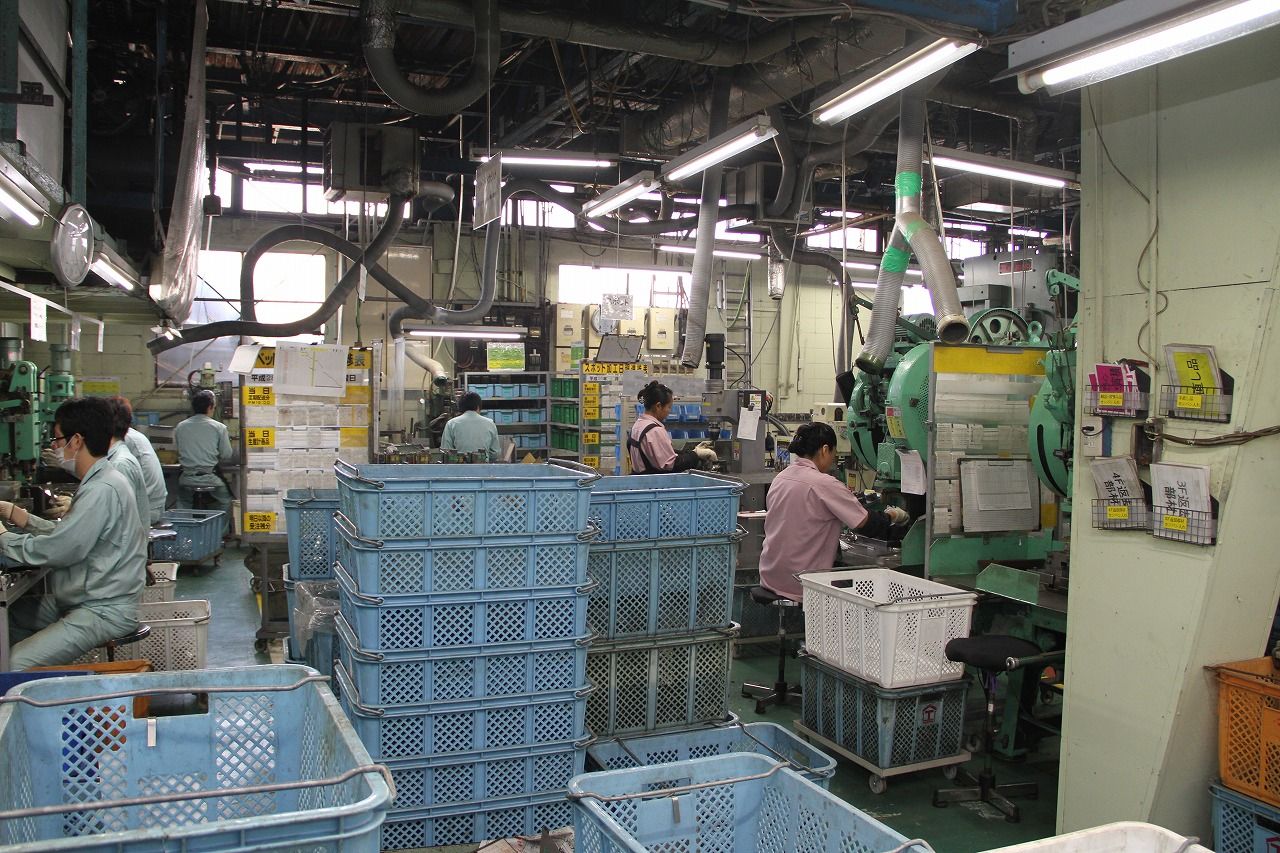

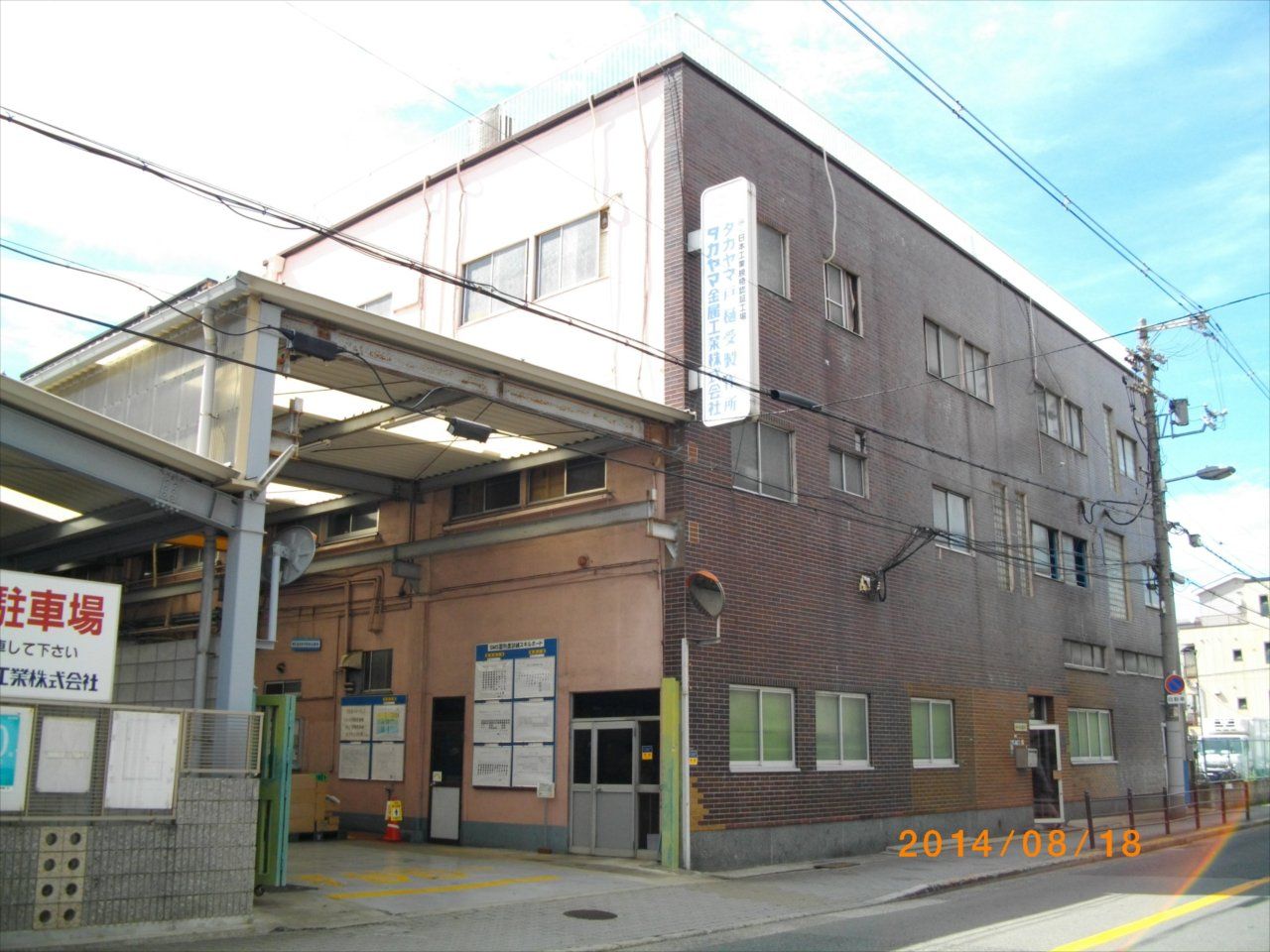

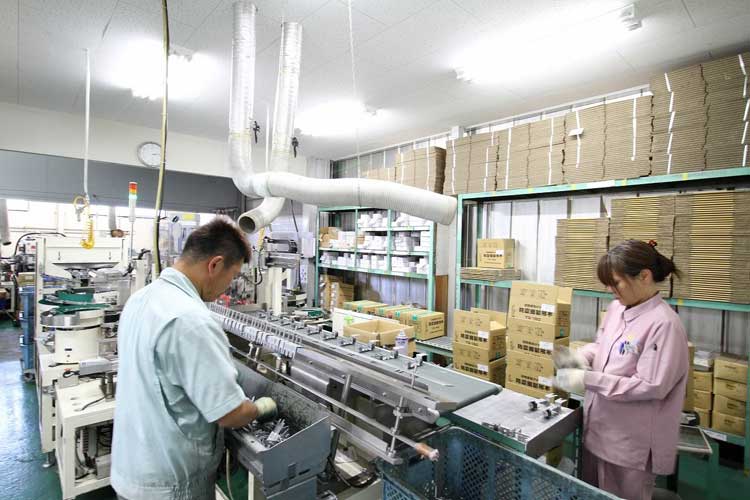

本社工場

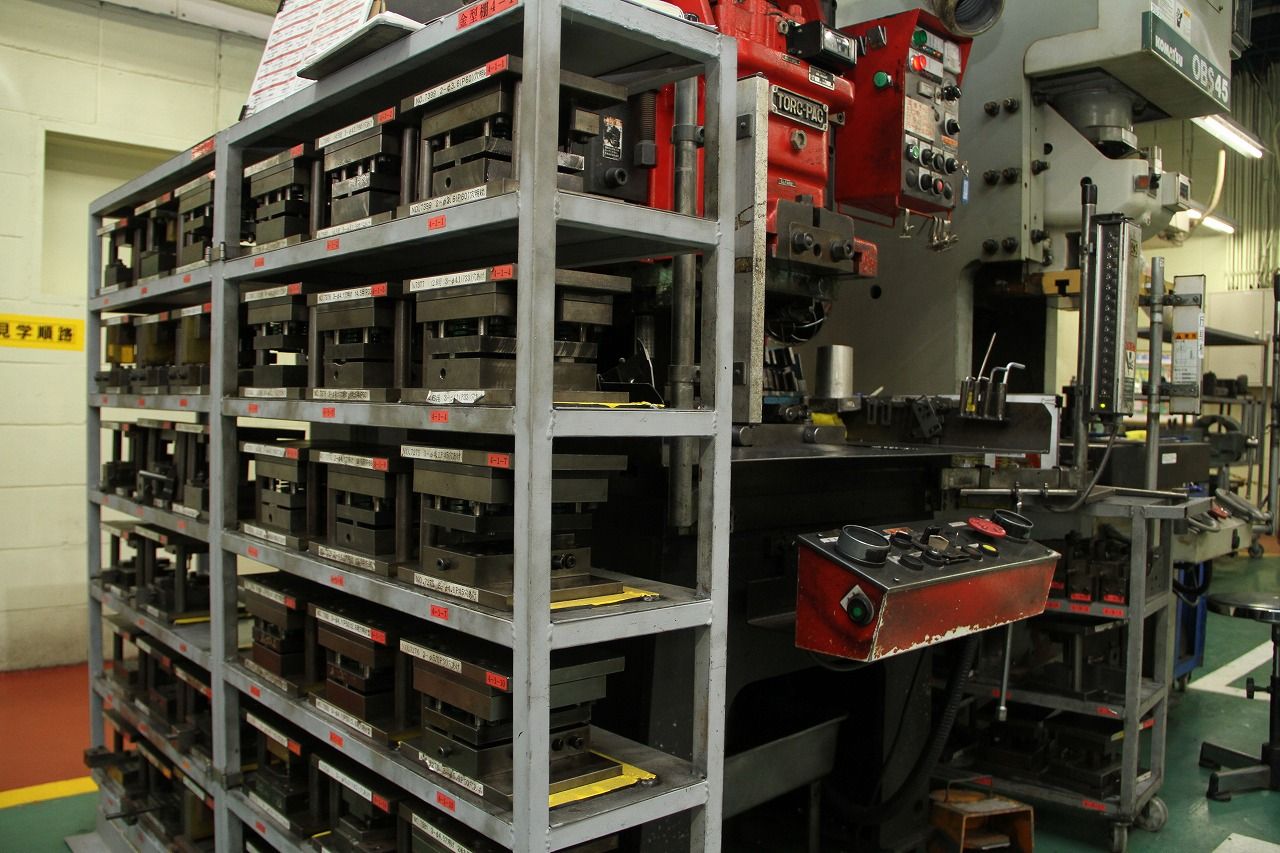

本社工場では、20tクラスから100tクラスのプレス機をおよそ70台保有しており、タカヤマ金属製品の別注・特注品の主力工場となっています。
プレス部品に関して、金型から一貫して製作・メンテナンスまで対応できるため安心の品質を保証することができます。
| 工場 |
設備 |
トン数/台数 |
生産本数 |
メーカー |
| 本社めっき工場 |
プレス機 |
69 |
別注品 |
コマツ産機(株)
(株)アマダマシンツール
アイダエンジニアリング(株) |
| 中空リベッター |
3 |
10,000本/日 |
日東精工 |
| 自動カシメ機 |
4 |
- |
吉川 |
| 各種溶接機 |
10 |
- |
ダイハン |

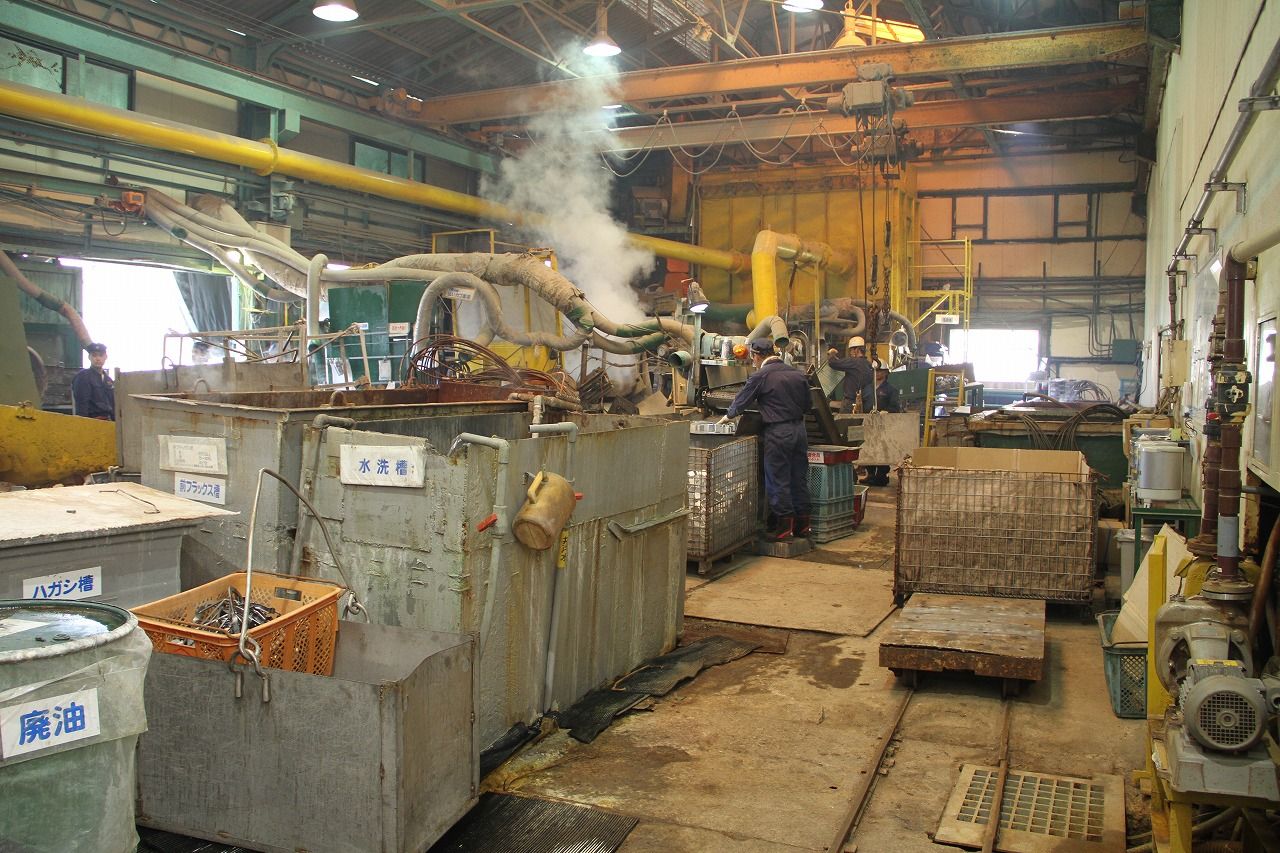

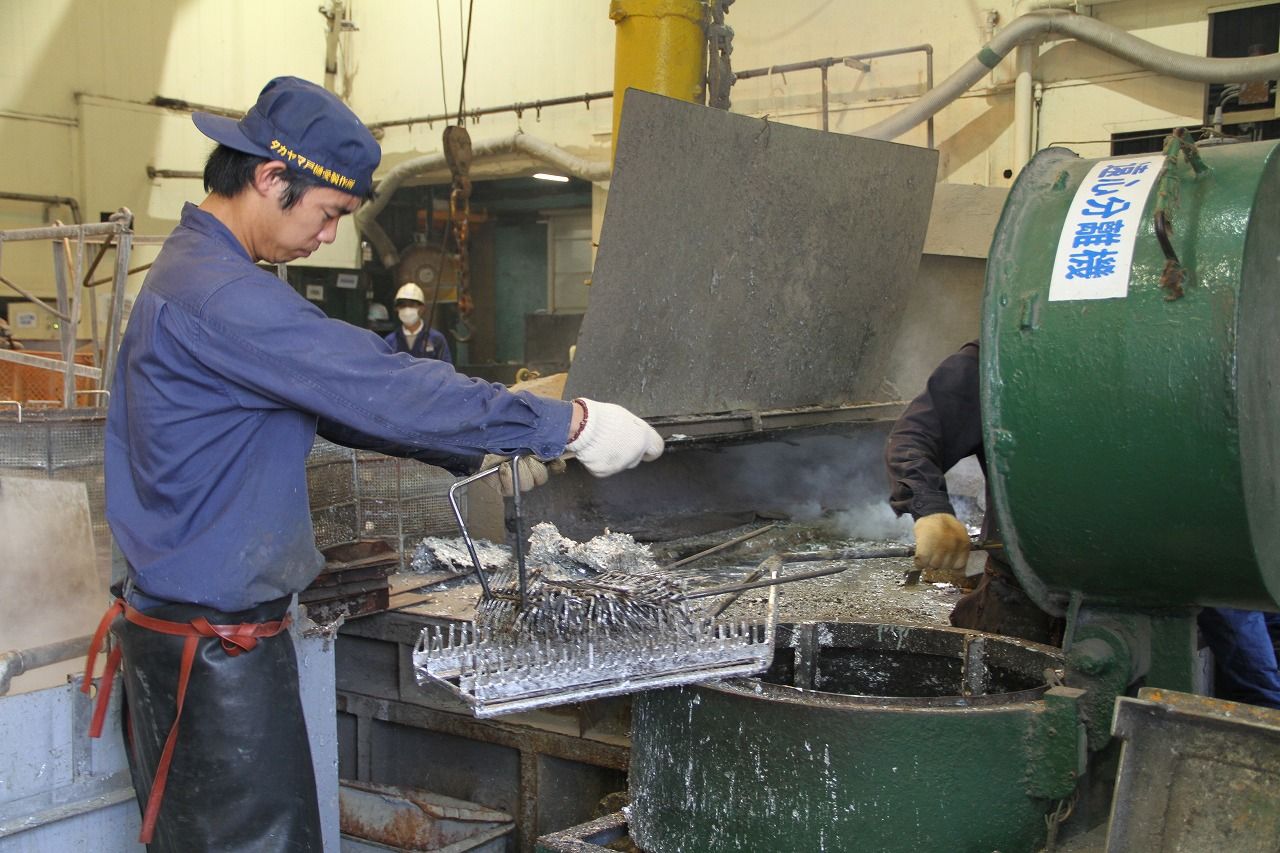

本社めっき工場
本社めっき工場では、タカヤマ金属製品の長寿命化・耐久性の要となる、溶融亜鉛めっき設備を揃えています。
めっき工程のロボット機械化を行い、検査設備も充実しているので十分な精度を保証できます。環境性・耐久性に非常に優れた溶融亜鉛めっきを採用しています。
| 工場 |
設備 |
トン数/台数 |
生産本数 |
メーカー |
| 本社めっき工場 |
都市ガス用亜鉛めっき炉 |
2 |
１号ライン |
大阪ガス |
| 自動めっきロボット |
2 |
1.2t/日 |
ファナック |
| ショットブラスト |
1 |
２号ライン |
大日 |
| 遠心分離機 |
3 |
2.0t・日 |
児玉 |
| めっき |
1式 |
- |
- |

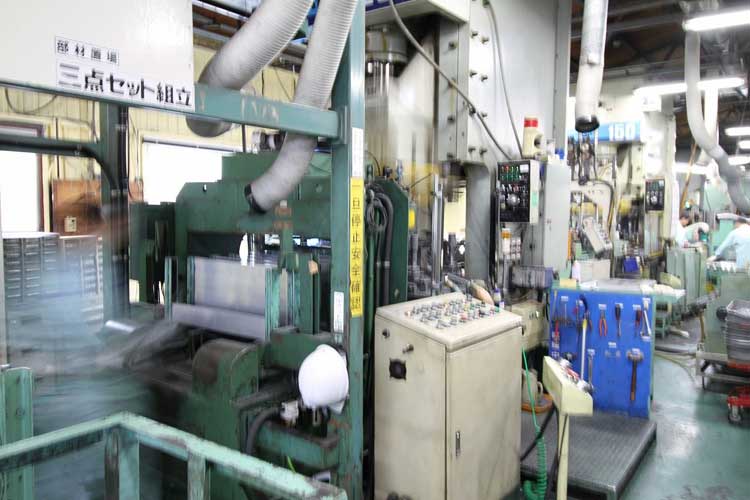

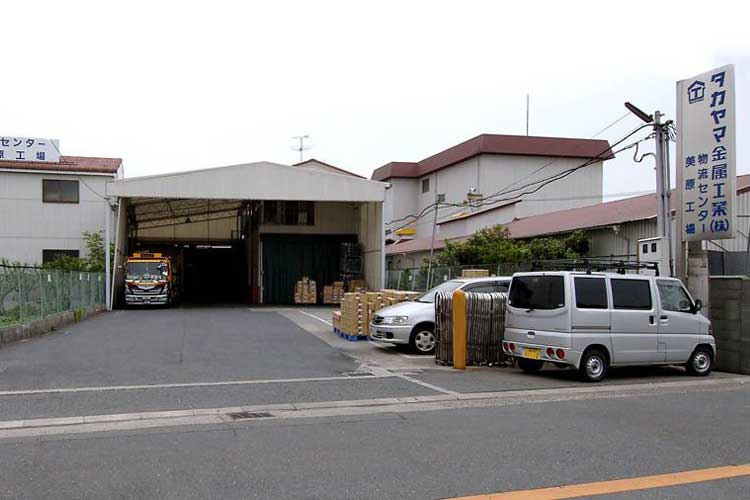

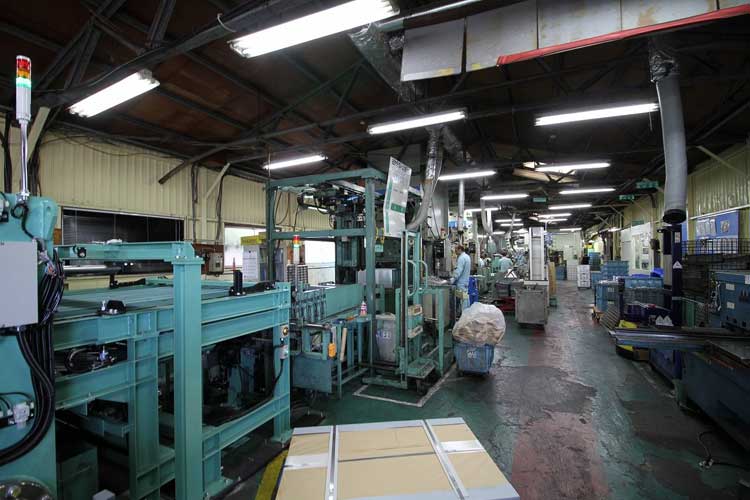

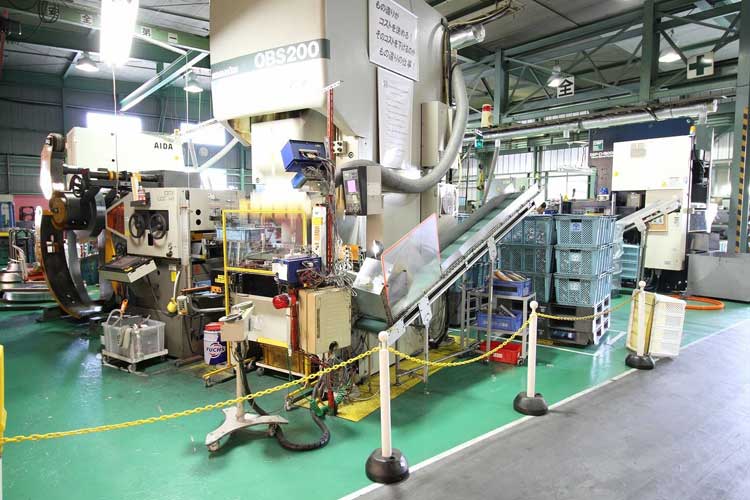

美原工場

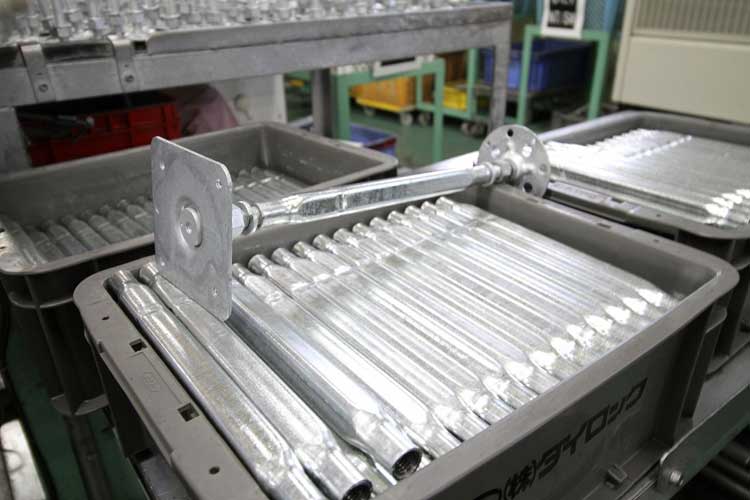

美原工場では、タカヤマ金属工業の主力製品である鋼製束の加工を行っています。鋼製束の組立ては自動ラインを採用しているため、常に安定した品質を保証できます。金属加工分野では（プレス・シャーリング・カシメ、溶接、スリット）など主要加工設備を取り揃えています。
| 工場 |
設備 |
トン数/台数 |
生産本数 |
メーカー |
| 美原製造 |
機械プレス(自動) |
250t×1 |
20,000 |
アイダエンジニアリング(株) |
| 200t×2 |
36,000 |
コマツ産機(株) |
| 150t×2 |
33,000 |
コマツ産機(株) |
| 110t×3 |
63,000 |
アイダエンジニアリング(株) |
| 80t×2 |
51,000 |
アイダエンジニアリング(株) |
| 80t×1 |
15,000 |
コマツ産機(株) |
| 60t×2 |
25,000 |
アイダエンジニアリング(株) |
| 60t×1 |
120,000 |
DOBBY |
| 45t×3 |
67,000 |
アイダエンジニアリング(株) |
| 45t×1 |
22,000 |
コマツ産機(株) |
| 25t×1 |
40,000 |
ワシノ |
| サーボプレス |
80t×1 |
25,000 |
アイダエンジニアリング(株) |
| 機械プレス(単発) |
110t×1 |
7,500 |
NAGAO |
| 80t×2 |
15,000 |
コマツ産機(株) |
| 60t×1 |
7,500 |
(株)アマダマシンツール |
| 60t×1 |
7,500 |
アイダエンジニアリング(株) |
| 45t×1 |
7,500 |
(株)アマダマシンツール |
| 45t×1 |
7,500 |
アイダエンジニアリング(株) |
| 半自動スポット |
×2 |
5,000 |
松下電気 |
| スリットライン |
×1 |
5t |
協立ライン |
| 自動シャーリング |
×1 |
10,500 |
コーワテクニカ |
| シャーリング |
×1 |
- |
相澤鉄工 |
| 剣先ボルト選別機 |
×1 |
- |
村田精工 |
| ルーフナット自動カシメ機 |
×3 |
55,000 |
村田精工 |
| フライス旋盤 |
×1 |
- |
山崎技研 |
| 平面研削盤 |
×1 |
- |
岡本工作機械 |
| 普通旋盤 |
×1 |
- |
ワシノ |
| 美原組立 |
鋼製束 自動組立機 |
×1 |
2,800 |
村田精工 |
| 鋼製束 半自動組立機 |
×2 |
4,200 |
村田精工 |
| 鋼製束 半自動組立機 |
×1 |
1,500 |
智頭電機 |
| 鋼製束 組立ライン |
×1 |
3,000 |
- |
| SL 自動組立機 |
×2 |
8,400 |
村田精工 |
| SL 4点セット組立機 |
×1 |
16,800 |
- |
| リベットセッター351B |
×2 |
6,000 |
日東精工 |
| SL 組立ライン（351B) |
×1 |
6,000 |
日東精工 |
| リベットセッター401 |
×2 |
3,800 |
日東精工 |
| リベットセッター601 |
×4 |
10,000 |
日東精工 |
| 美原物流 |
ピッキングリーチ |
1t×1 |
- |
トヨタ |
| リーチフォーク |
1t×1 |
- |
トヨタ |
| リーチフォーク |
1.5t×1 |
- |
トヨタ |
| リーチフォーク |
1.5t×2 |
- |
ニチユ |
| リーチフォーク |
1.8t×2 |
- |
ニチユ |
| フォークリフト |
2.5t×1 |
- |
トヨタ |
| 自動倉庫 |
×2 |
- |
トヨタ |

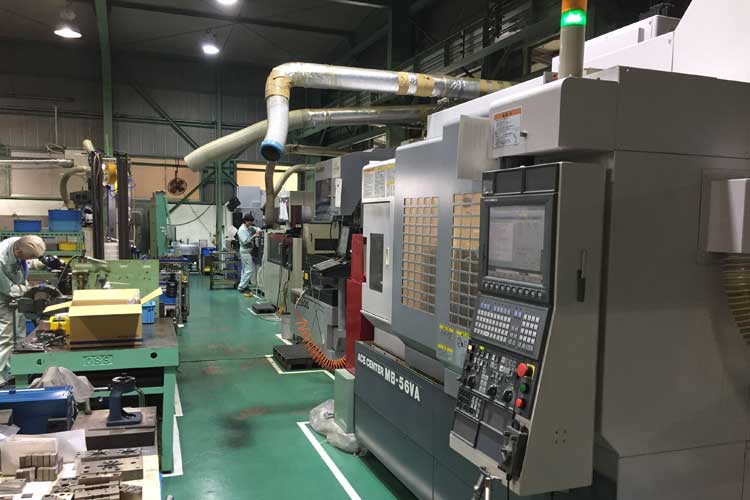

富田林工場
富田林工場では、マシニングセンター・NCフライス・ワイヤー加工機など、製品開発には欠かせない金型の製造設備を取り揃えています。CAS・CAMも活用できるため、お客様のご要望に合わせた製品設計・開発段階からのご提案も行っております。
| 工場 |
設備 |
トン数/台数 |
生産本数 |
メーカー |
| 富田林 |
機械プレス(単発プレス） |
1 |
3,500 |
コマツ産機(株) |
| 機械プレス(単発プレス） |
1 |
5,000 |
ワシノ |
| 機械プレス(自動プレス） |
2 |
13,000 |
アイダエンジニアリング(株) |
| 機械プレス(自動プレス） |
1 |
20,000 |
コマツ産機(株) |
| 門型サーボプレス(自動プレス） |
1 |
60,000 |
アイダエンジニアリング(株) |
| サーボプレス(自動プレス） |
1 |
30,000 |
コマツ産機(株) |
| 機械プレス(自動プレス） |
1 |
10,000 |
コマツ産機(株)) |
| サーボプレス(自動プレス） |
1 |
30,000 |
アイダエンジニアリング(株) |
| 機械プレス(自動プレス） |
1 |
48,000 |
コマツ産機(株) |
| サーボプレス(自動プレス） |
1 |
50,000 |
コマツ産機(株) |
| 機械プレス(自動プレス） |
1 |
50,000 |
コマツ産機(株) |
| 機械プレス(WJカシメ回転盤) |
1 |
7,500 |
コマツ産機(株) |
| 富田林金型U |
機械プレス(試押し用) |
1 |
- |
コマツ産機(株) |
| 機械プレス(試押し用) |
1 |
- |
コマツ産機(株) |
| マシニングセンター(工作機) |
1 |
- |
オークマ |
| ワイヤー放電加工機(工作機) |
2 |
- |
三菱 |
| ワイヤー放電加工機(工作機) |
1 |
- |
ソディック |
| 型彫り放電加工機(工作機) |
1 |
- |
ソディック |
| 細穴放電加工機(工作機) |
1 |
- |
ソディック |
| 汎用フライス(工作機) |
2 |
- |
(株)アマダマシンツール |
| 汎用フライス(工作機) |
1 |
- |
静岡鉄工所 |
| 平面研削盤(工作機) |
2 |
- |
黒田精工 |
| 成形研磨機(工作機) |
1 |
- |
黒田精工 |
| ラジアルボール盤(工作機) |
1 |
- |
吉田鉄工所 |
| 三次元測定機(測定器) |
1 |
- |
ヘキサゴンメトロジー |
| 投影機(測定器) |
1 |
- |
ミツトヨ |
| CADCAM |
5 |
- |
エクセスハイブリッドⅡ
|
タカヤマ金属の
製造商品・制作金物
-
溶接加工
2種類以上の金属を接合する溶接加工。大坂・美原工場では溶接加工が可能なスポット溶接機を6台備えています。一日につき、およそ15000個の生産が可能となっています。
-

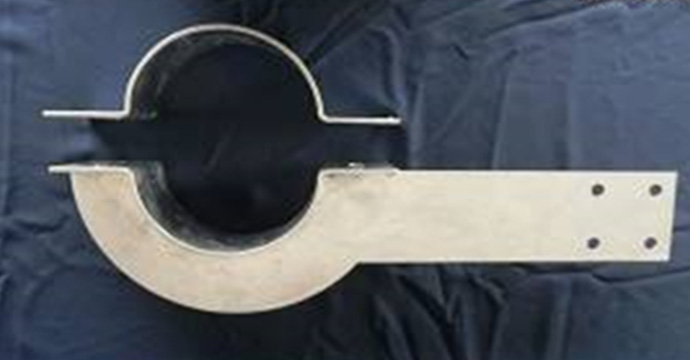

厚物加工
タカヤマ金属工業では、自社の溶融亜鉛メッキ工場で表面処理を施してから加工を行います。厚物加工でも、特有の角地のダレを発生させず、ストレートに仕上げます。
-

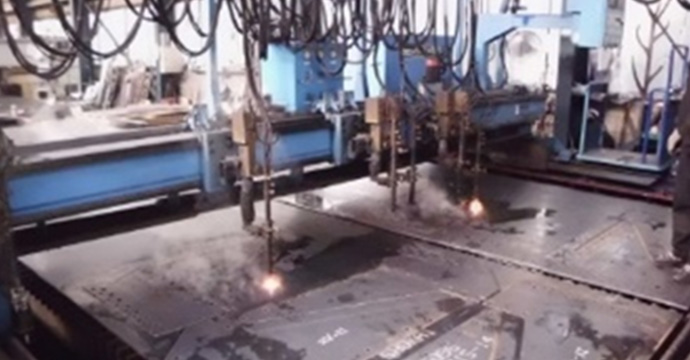

レーザー加工
精密度が高く、歪みや変形が発生するリスクを最小限に抑えられるレーザー加工。
タカヤマ金属工業では、薄板や厚板を問わず、レーザーでの金属加工が可能です。
-

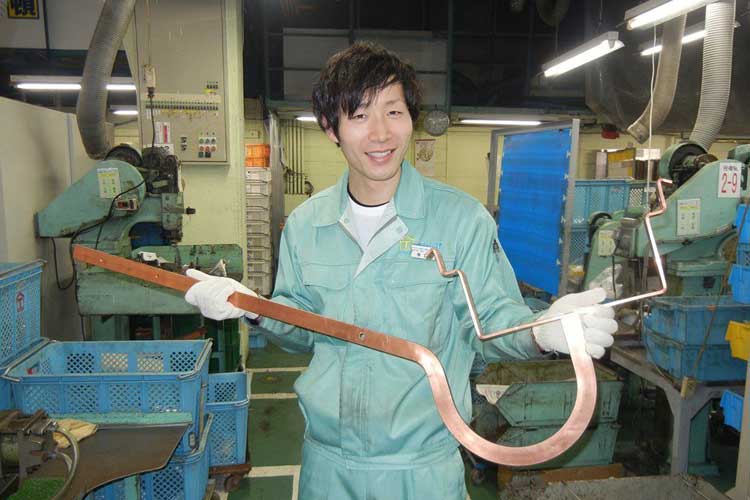

曲げ加工
圧縮によるひずみや、スプリングバックを起こさないよう、精密な設計を心掛けています。物理的に加工不可の金物でも、熱して叩いて伸ばすというローテクで製造することもあります。
-

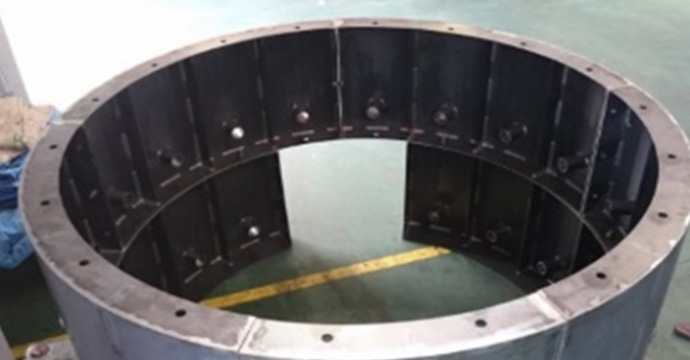

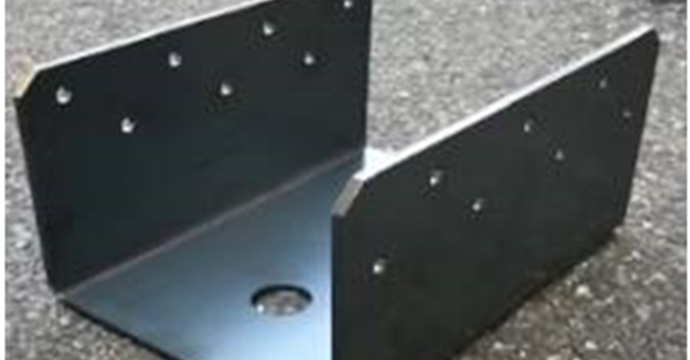

フレーム加工
幅広い分野で使用されるフレームも、タカヤマ金属工業なら対応可能。用途ごとに適した強度の素材を選定し、加工を行います。
-

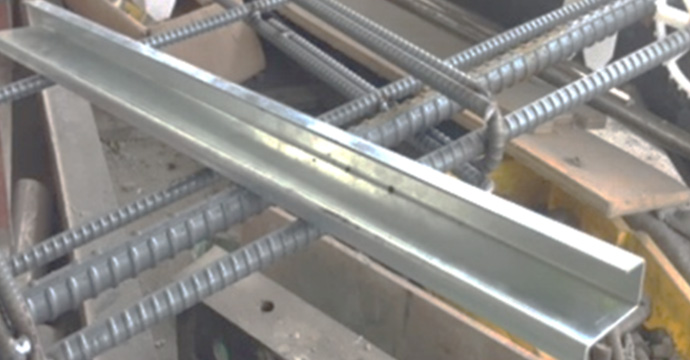

長尺加工
金属は長尺になればなるほど、精度を保つのが難しくなりますが、タカヤマ金属工業はBIM技術を使用した加工により、正確な設計・開発を実現します。
タカヤマ金属工業について
| 社名 |
タカヤマ金属工業株式会社 |
| 代表者氏名 |
代表取締役 高山正義 |
| 創業 |
1955年4月 |
| 資本金 |
30,000千円 |
| 従業員数 |
300名（グループ全社） |
| 所在地 |
■本社／本社工場
〒544-0013 大阪市生野区巽中2-2-10
TEL 06-6757-9251（代表）
■関東営業所
〒332-0014
埼玉県川口市金山町12-1
サウスゲートタワー川口2階
TEL 048-228-3580
特需営業部
TEL 048-228-3581 |
日本工業規格
表示許可番号 |
JQ0507119（めっき工場） |
品質システム
登録証番号 |
ISO9001:2008 |
| 営業品目 |
鉄、銅、ステンレスとい受金具、屋根用部材、住宅基礎部品、
溶融亜鉛メッキ、 金型、小型スリット、その他建築部品一式
製造販売 |
| 取引金融機関 |
関西みらい銀行 生野中央支店
三菱UFJ銀行 今里支店
みずほ銀行 阿倍野橋支店
大阪シティ信用金庫 たつみ支店
永和信用金庫 巽支店
商工組合中央金庫 船場支店
近畿産業信用組合 生野支店 |
| 公式サイトURL |
https://www.takayama-kk.co.jp/ |
